Si ogni postazione ha il suo specchio e come vedrai ho la possibilità di avere almeno 6 TV aperti in contemporanea, e perciò altrettanti specchi mentre i monitor con relativo PC sono uno ogni 4 ТВ
Devo dire per onestà che il collegamento del TV al PC ormai è raro ma il supporto dato dagli schemi sempre disponibili è fondamentale. Non tanto per le riparazioni in garanzia che, causa il compenso pagato dalla casa madre, costringe a sostituire la scheda anziché ripararla. Quando per una riparazione devi agire nelle 24 ore per compensi che una volta tolte le tasse e le spesi si aggirano a una pizza al piatto capisci che non puoi perdere tempo nello studiare lo schema se non vuoi lavorare in rimessa. Cosa diversa per gli interventi fuori garanzia dove il costo della riparazione è ampiamente inferiore al costo della nuova scheda.да, говорит maredentro72, ci possono essere due lati di un circuito da tenere sotto controllo. Specialmente che molti sono SMT.
Io al momento mi ritornava la comodità rispetto a dover sistemare il contrasto per un LCD. Non riesco bene a focalizzare il trimmer e allo stesso tempo verificare se il contrasto è quello desiderato.Non mi sono dimenticato del mio progetto, solo che ho avuto altri impegni che mi hanno “distratto” ma ora riprendo per mano la cosa.
Come ha suggerito Amilcare ho fatto il dispositivo “salvacircuito” con la lampadina, stasera ho ricontrollato tutto l’assemblaggio e ora ho provato a dare tensione.
E per fortuna ho la lampadina che mi ha salvato dal probabile botto! È rimasta accesa.
Nulla di fatto, scollego tutto e riparto da 0 a controllare.Ok ora a ritroso parti dalla lampada e controlla il componente in corto. Inizialmente avrai un varistore a seguire il circuito L C che filtra i disturbi, subito dopo il ponte a diodi e la capacità di filtro. Nessuno di questi componenti deve far accendere a lungo la lampadina. Non darti per vinto a alla fine ne vieni a capo. Non sai quante notti ho fatto per dei circuiti che non riuscivo a riparare. Tutta esperienza accumulata per le riparazioni successive.
Ho controllato e… ricontrollato e tutto sembra tornare ma questo non è segno di certezza.

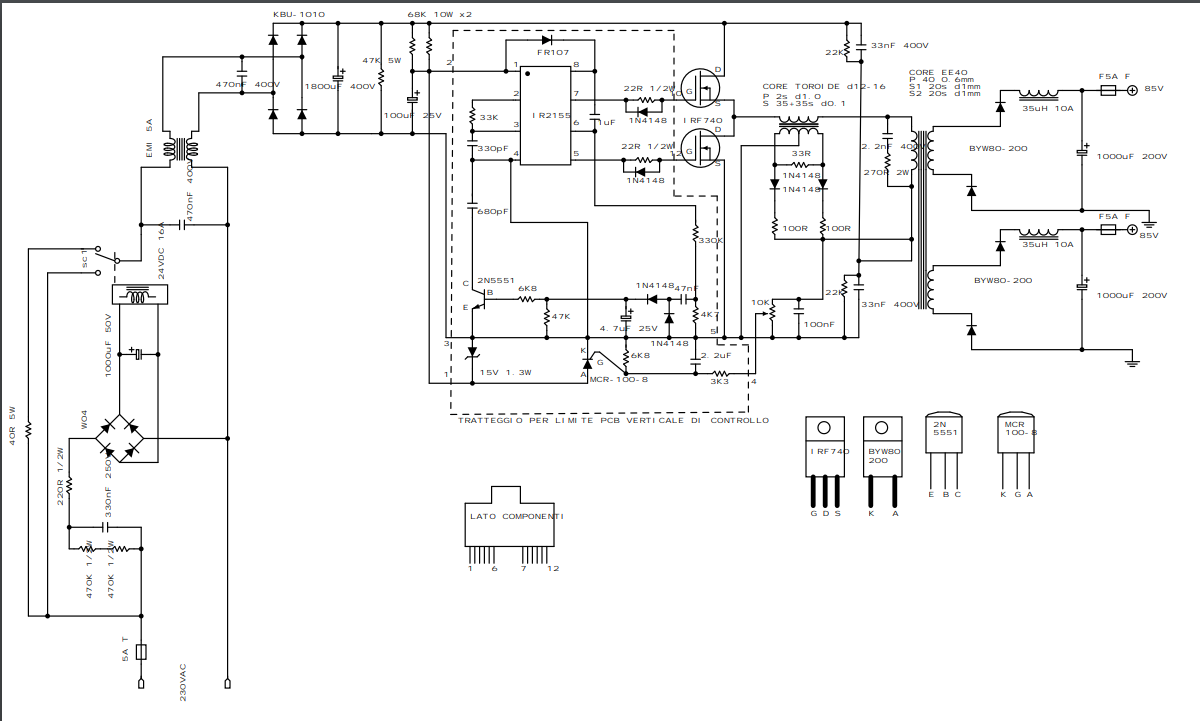

Allego il disegno dello schema dover forse sta effettivamente il problema. Probabilmente ho fatto qualche errore nel ridisegnarlo.
Non riesci a mettere una immagine più grande non riesco a leggere i valori, se la ingrandisco sgrana.
Una cosa mi è saltata subito agli occhi, i diodi di scarica sul gate dei finali. Non servono. per il resto attendo una immagine piu chiara
