1 六月 2019 に 23:41 #5310
イヴォ
参加者良い一日のフォーラム.
彼らは助けのための私の最初の要求で、フォームと物質のエラーをコミットしないように願っています, それが起こることができます, この場合、私は私の謝罪を受け入れるように頼みます.
数年前、私は新しい電子の充電器のリードを築きました. 回路は常に尊厳をもって自分の仕事をしています, 極性反転保護の欠如に起因する事故やリレーの急速な悪化を除き、.
プロジェクトは、素朴です, 私はそれが非常に簡単で、オペレータは、事実上、単一の統合によって管理されていることを言うだろう. 私はまた、いくつかは、と思うかもしれないということを理解します: しかし、なぜ無駄時間は、考古学的発見の機能を持つデバイスを改善しよう? もちろん、私は、彼らが市場に自動バッテリー充電器であることを実感します, 経済の, 軽量化とこれよりも良いし、その費用は数ユーロ, それapparecchiettoで歴史的、感情的なつながりがあります, 私はインターネットを存在しなかった時代と「世界の工場」に建てられました, その後、私はそうでない場合は、より使用することはありませんいくつかのコンポーネントを処分します. 個人的に私は、彼らは些細な理由ではないことを見つけます, ビューのMOの点から、少なくとも...
したがって、問題の説明でステップ.
実際に私は排除の問題と充電器のリレーの機能交換を解決するために残っています, ファインダー12V TIPOリレー. 3 交流 (これは、彼らがutilizzasseかのように、それは実質的に 2). ここでの問題は、私はそのリレーを排除するために採用したソリューションを知らないということです. sfiammaを切り替えて転流の一方」の後にリレーの接点を酸化し、回路が故障している場合ので、その交換システムは信頼できません.
へのリレーの 3 生活, 交換は、主電源変圧器の入力を切り替えるために使用されています, 他の2つは短絡回路に並列で使用されている間、コンデンサC7は、バッテリの充電を開始することを可能にします. 私はそのようなスナバとしてコンデンサや他のコンポーネントとsfiammataを解消する方法がないことを言わなければなりません. 私はあらゆる方法で試してみました, sfiammataはやや減少したが、リレー常にsfiamma.
故に, 反復します, スイッチングは、高電圧と交流するためのものです, 他の低電圧を切り替えるため、連続している間.
何か、より信頼性の高いソリューションでリレーを交換するいくつかのアイデア?
実現は非常にコンパクトであり、容器の内部に小さなスペースを残しています.

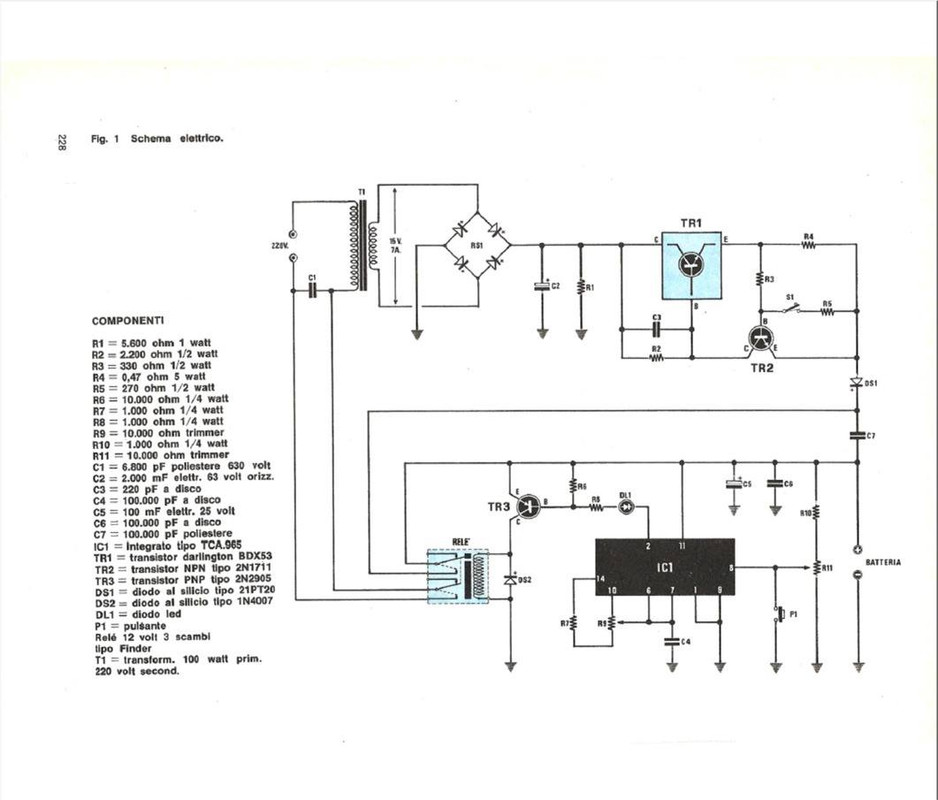

私は可能であれば, また、公共の電気スキームの画像. LX327キットはジャーナルN°で公開されています 64 ディNE.
私は、2つのSSR DCおよびACを持って購入し、それぞれ建てSSR-25 DDとSSR-25 DA.
私の知人は「少しは、コンデンサC5のためのSSRリレーとファインダーの交換を進めるために私をがっかりしました, 放電, 充電器を再起動してしまいます, コマンドリレーのように敏感で即時実行され.
私は知人が正しいかもしれないことを排除するものではないが、私はフォーラムがSSRを適応させるためにいくつかの技術的な策略でオペレーティングシステムをだますする考えですお願いしたいものを.
それは可能になります?
私は自信を持って期待まま, 感謝.
“私は、スキーマの.jpgファイルを読み込むことができません”
3 六月 2019 に 21:59 #5324Amilcare
KeymasterInnanzitutto mi scuso per la latitanza ma per il fine settimana sono strato impegnato

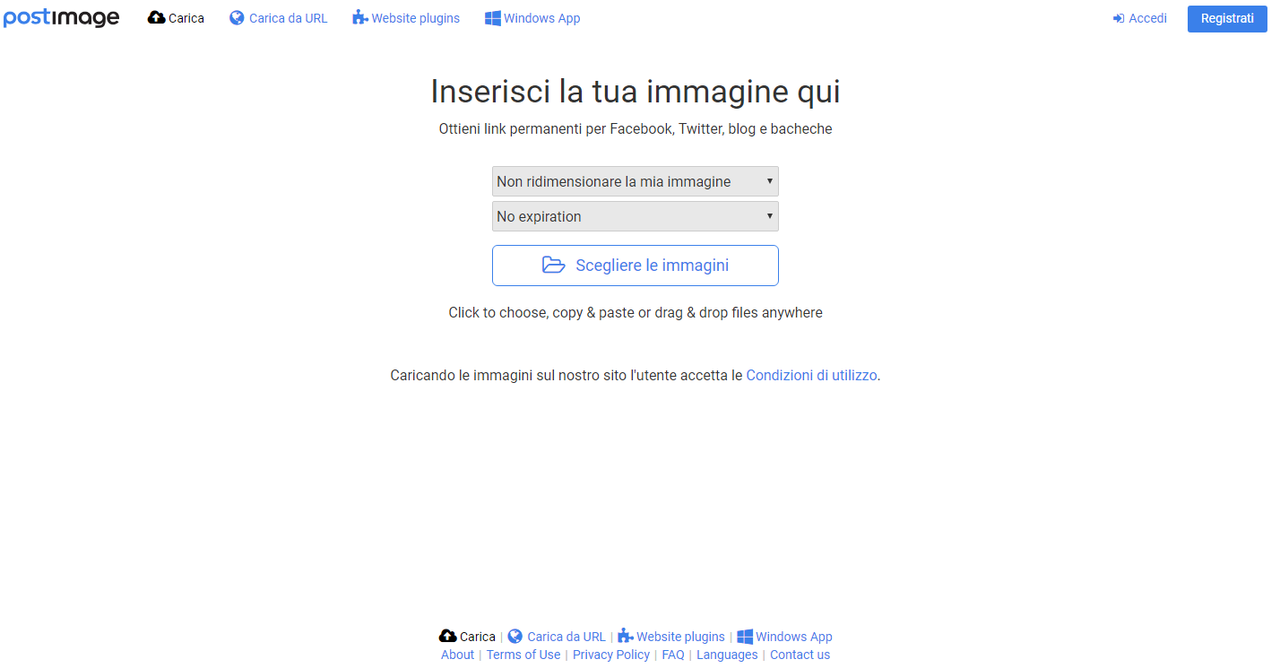

per caricare la immagine ti conviene prima caricarla su un cloud di immagini, io di solito uso questo
https://postimages.org/
solo per la sua semplicità

dalla schermata successiva al caricamento copi negli appunti la seconda voce “collegamento diretto”

poi lo incolli nella finestra che ti si apre cliccando nel pulsante dell’editor in alto [ IMG ]
confermi due volte e invii il messaggio3 六月 2019 に 22:01 #5326Amilcare
KeymasterCome ho un po di tempo domani pomeriggio vedo di studiare su qualcosa
4 六月 2019 に 12:51 #5336Amilcare
KeymasterIn pausa pranzo ho potuto dare uno sguardo allo schema e posso anticiparti sin da subito che i relè a stato solido vanno benissimo per il tuo circuito.
L’appunto che il circuito possa riavviarsi in automatico è giusto ma fa parte integrante del funzionamento del circuito ed è anche la causa del prematuro deterioramento del relè.
Il condensatore in questione si scarica solamente se non è presente la batteria, ed in quel caso si riattiva il circuito ma per un brevissimo istante necessario per ricaricare il condensatore. Essendo la tensione di carica in assenza di batteria superiore alla soglia massima il circuito stacca il relè fino alla successiva scarica del condensatore o lo inserimento di una batteria da caricare.
Questo continuo accendi e spegni porta alla usura dei contatti del relè sul lato 230V. Infatti è da presumere che la resistenza R1 in parallelo al condensatore principale C2 sia riuscita a scaricarlo. A questo punto una nuova accensione provoca un picco di corrente sul primario dovuto al fatto che C2 si comporti come un cortocircuito nello istante I iniziale.
L’uso di un relè a stato solido con commutazione al passaggio per lo zero elimina I picchi di corrente e di conseguenza il problema principale.
Puoi mettere i due SSR-25 con il pilotaggio in parallelo al posto della bobina del relè originario.
Se hai bisogno di spiegazioni ulteriori fammi sapere4 六月 2019 に 21:15 #5341イヴォ
参加者Grazie per le risposte Amilcare, credo di aver capito quasi tutto ma mi sorge un dubbio. Non mi è del tutto chiaro se ritieni inevitabile l’attivazione dei relay con qualsiasi tipo di relay oppure se intendi riferirti soltanto al caso di commutazione a SSR.
E’ vero che l’attivazione automatica fa parte delle caratteristiche del circuito ma con il relay Finder (anche se accendo da rete il dispositivo, con i morsetti scollegati dalla batteria, 若しくは, se stacco i morsetti dalla batteria con il caricabatteria collegato alla rete e acceso) il relay Finder nel primo caso rimane disattivato nel secondo si disattiva immediatamente e non riparte più fintanto che non ricollego i morsetti all’accumulatore.
それから, quello che non mi è del tutto chiaro, mi ripeto, è se intendi dire che la commutazione potrebbe attivarsi in caso di scollegamento della batteria, soltanto montando i relay SSR.
Non vorrei che mediante un processo di carica & scarica del condensatore C5, data la sensibilità degli SSR, possa verificarsi un fenomeno stop & go perpetuo, una sorta di instabilità da auto oscillazione (ma soltanto con gli SSR).
それから, dopo profonda riflessione ho avuto un’idea…
但し, poiché non mi fido molto delle mie idee in ambito elettronico, ho pensato di chiedere ancora il supporto degli amici del Forum per la valutazione della mia idea prima di metterla in pratica, non tanto perché sia dispendiosa o difficile da attuare, anche per un dilettante come me, ma se l’idea dovesse essere inficiata già previa valutazione tecnico/teorica, riterrei inutile attuarla anche all’atto pratico.
Faccio un passo indietro per segnale il risultato delle prove eseguite sui relay statici, collegando un condensatore da 100uF come C5, caricato a 15V, ai connettori di comando degli SSR, per accertare se la tensione e l’energia di “C5” fossero realmente sufficienti per attivare la commutazione di detti relay. Ebbene si, avviene l’attivazione! Ma non è neppure tutto. Ho ridotto la capacità di C5 fino a 4,7uF (elettrolitici di capacità inferiore non ne avevo) e i relay si attivano ugualmente senza problemi.
Ciò nonostante, dal momento che il test di attivazione è stato eseguito collegando il condensatore carico direttamente ai connettori dei relay SSR, ho pensato che nella realtà la circuiteria è un po’ diversa. Ci sono resistenze, un led, un transistor e un integrato che consumano, e coltivo ancora la speranza che, al atto pratico, il passaggio ai relay statici potrebbe funzionare, e arrivo alla descrizione dell’idea da porre al vaglio.
基本的に, per non dover smontare e rimontare tutto il dispositivo ancora funzionante, ho pensato che potrei assemblare una sorta di simulatore, composto da un generatore di corrente costruito tempo fa, e al momento inutilizzato, e dalla ricostruzione su millefori del circuitino di commutazione, ma con l’integrato rimpiazzato da un interruttore meccanico per testare e simulare manualmente le soglie e il tutto, ただ, senza disassemblare alcunché. Ho pensato di includere nel circuitino da costruire, anche le resistenza presenti nel progetto originale oltre al diodo, al led e una resistenza da 220 Ohm per simulare, a spanne, anche il consumo dell’integrato. Inoltre vorrei sostituire il transistor Tr3 (2N2905) con un BCY31 perché ho notato che BCY31 dispone di un hFE di 15, molto inferiore al transistor originale e magari anche la riduzione di questo parametro potrebbe ipoteticamente contribuire ad introdurre un ritardo nella commutazione, ma non ne sono sicuro…
Una volta collegato il tutto dovrei poter verificare la reazione dell’insieme, e a quel punto intervenire nuovamente sulla capacità di C5 per vedere se cambia qualcosa con l’aggiunta di tutti i componenti presenti nel circuito di soglia e di commutazione. A proposito, ma C5 a cosa serve che il tutto funziona in DC? Non si può semplicemente eliminare lui?Allego anche uno schema del simulatore, complementare al testo.
Spero di non aver fatto confusione e di essermi spigato in modo corretto.Mi scuso per la lunghezza del testo, mentre ringrazio e rimango in attesa di graditi consigli.

4 六月 2019 に 21:55 #5343Amilcare
KeymasterInnanzitutto per evitare danni il pilotaggio degli SSR fallo tramite una resistenza compresa tra 1k5 e 2k7, quello che hai a disposizione al momento tanto gli SSR non sono schizzinosi. Non hai di certo commutazioni ripetute e rapide. Il tuo circuito è composto da due parti distinte, in alto hai il generatore di corrente e in basso hai lo integrato che pilota i relè. Fino a che il relè è spento la alimentazione del circuito avviene tramite lo Elettrolitico se non è presente la batteria e se presente tramite quest’ultima. Una volta attivato il relè sia meccanico che statico (non ci sono sostanziali differenze) la alimentazione è prelevata dal generatore di corrente. Se non è presente una batteria da caricare la tensione carica istantaneamente C5 e stacca il relè e così rimane fino a che lo integrato con la sua corrente di mantenimento scarica sotto la soglia minima C5 e in questo caso si riattiva il relè per una frazione di secondo per poi ritornare in attesa. Non farti influenzare dalla sensibilità, il relè una volta innescato si autoalimenta col generatore di corrente. Puoi aumentare C5 da 100uF a 1000uF per allungare il tempo tra una attivazione e la successiva.
Per il circuito ora sono al cellulare e non riesco a vedere bene. Più tardi vedo al PC e ti so dire.4 六月 2019 に 22:32 #5345イヴォ
参加者おかげAmilcare, rimango in attesa.
