1 octobre 2019 à 19:56 #6602

Amilcare
Keymaster

La résistance du capteur est également bonne à partir de 0,1 ohm donc le fonctionnement fonctionne de la même manière même avec des tensions d'entrée aussi basses. Au courant maximum vous aurez une chute de 0.15V et la dissipation sera de 1/4W

1 octobre 2019 à 20:06 #6604
farmzone.net
Participant
Pour 5V et 12V, maintenant j'avais fait ça pour le 12V si ça peut bien aller alors je fais le calcul pour le 5V.
Ainsi, les comptes sont également justes pour ce que le transistor doit dissiper?
- Cette réponse a été modifiée 7 années depuis par farmzone.net.
- Cette réponse a été modifiée 7 années depuis par farmzone.net.
1 octobre 2019 à 22:30 #6607

Amilcare
Keymaster

Utiliser une diode comme référence de tension pour le courant, on y glisse 10mA puis on part de 0.7V comme référence pour le diviseur réalisé avec une résistance de 12k avec une résistance de 3k3 en série, aux bornes de ce dernier vous avez 150mV pour un courant de déclenchement de 1,5A

1 octobre 2019 à 22:32 #6609

Amilcare
Keymaster

Cependant, considérez que la masse est commune à la fois sur 5V et 12V et vous risquez qu'elle ne fonctionne pas bien

2 octobre 2019 à 13:44 #6613

farmzone.net
Participant

D'accord, Je voudrais faire un résumé de la situation:
La source d'alimentation est une alimentation d'ordinateur atx.
Les lignes que je voudrais limiter sont celles de 12V et 5V, le 3.3V je verrai.
Je suis parti de l'idée de faire 2 différents circuits, un pour 12V et un pour 5V, à la fois en tant que composants et en tant que schéma.
Malheureusement ce sont des choses que je n'ai pas étudiées, donc je lis, cherche des informations et demande de l'aide, malheureusement, je suis aussi conscient que j'ai lu sur les gaffes, mais ne pouvant les réfuter je dois les prendre pour acquis et cela nous égare parfois, je m'excuse pour cela.

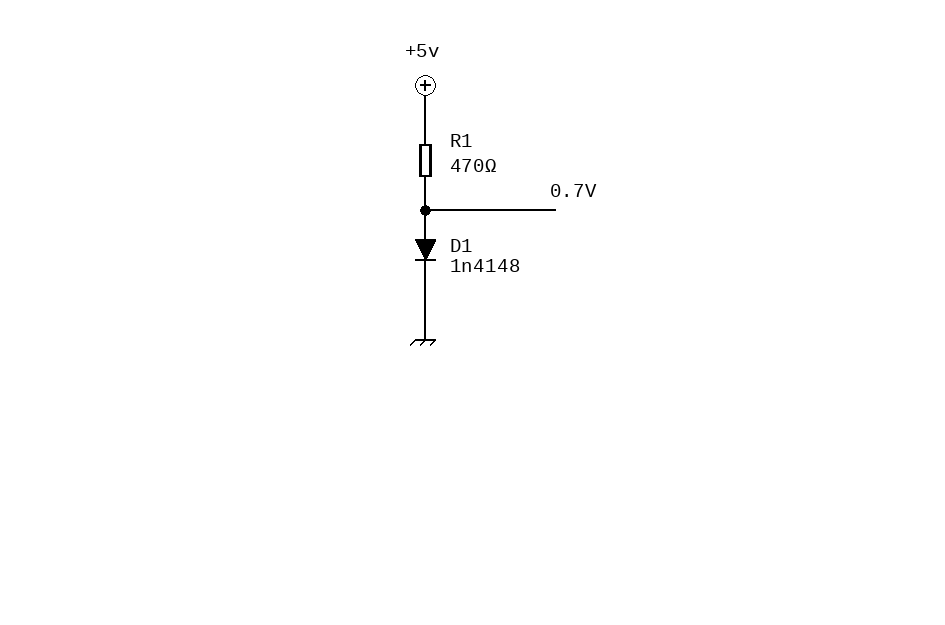

Quant à la référence de 0.7V donc:

voir la source fidocadJ Zoom fidocad

source FidoCad :
[FIDOCAD]
FJC B 0.5
MC 85 27 0 0 115
FCJ
TY 90 27 4 3 0 0 0 * R1
TY 90 32 4 3 0 0 0 * 470oh
MC 85 42 1 0 200
FCJ
TY 90 48 4 3 0 0 0 * Dl
TY 90 52 4 3 0 0 0 * 1n4148
MC 85 21 3 0 010
FCJ
TY 90 11 4 3 0 0 0 *
TY 81 9 4 3 0 0 0 * +5v
MC 85 63 0 0 045
AU 85 21 85 27 0
AU 85 57 85 63 0
AU 85 37 85 42 0
AU 85 42 111 42 0
À 85 42 0
TY 110 37 4 3 0 0 0 * 0.7V

Cependant, gardez à l'esprit que la masse est commune….

je ne comprends pas ça.

2 octobre 2019 à 14:33 #6617

Amilcare
Keymaster

cela signifiait

voir la source fidocadJ Zoom fidocad

source FidoCad :
[FIDOCAD]
FJC B 0.5
MC 155 54 0 0 170
FCJ
TY 163 56 4 3 0 0 0 * C1
TY 163 61 4 3 0 0 0 * 0.1m
MC 100 35 0 0 115
FCJ
TY 104 42 4 3 0 0 0 * R1
TY 104 36 4 3 0 0 0 * 10k
MC 190 95 0 0 115
FCJ
TY 194 101 4 3 0 0 0 * R3
TY 194 95 4 3 0 0 0 * 0.1oh
MC 100 60 1 0 100
FCJ
TY 105 67 4 3 0 0 0 * P1
TY 105 59 4 3 0 0 0 * 1k
MC 140 65 0 0 580
MC 175 70 0 0 410
FCJ
TY 194 67 4 3 0 0 0 * T1
TY 193 73 4 3 0 0 0 * IRF530PBF
AU 100 45 100 60 0
AU 100 70 100 115 0
AU 105 65 140 65 0
AU 140 75 130 75 0
AU 130 75 130 85 0
AU 165 70 175 70 0
AU 190 80 190 95 0
AU 130 85 190 85 0
À 190 85 0
AU 190 105 190 115 0
AU 190 115 100 115 0
À 130 115 0
AU 155 67 155 50 0
MC 155 50 3 0 010
FCJ
TY 151 39 4 3 0 0 0 * +12V
TY 165 40 4 3 0 0 0 *
AU 155 73 155 115 0
À 155 115 0
À 155 54 0
AU 190 60 190 55 0
AU 190 55 198 55 0
AU 198 28 86 28 0
MC 130 115 0 0 045
MC 165 54 3 0 045
MC 71 28 0 0 073
FCJ
TY 81 33 4 3 0 0 0 *
TY 70 20 4 3 0 0 0 * +12V
MC 71 115 0 0 073
FCJ
TY 71 107 4 3 0 0 0 * 0V
TY 81 125 4 3 0 0 0 *
AU 81 28 86 28 0
AU 81 115 86 115 0
AU 86 115 100 115 0
À 100 115 0
MC 198 28 0 0 073
FCJ
TY 196 20 4 3 0 0 0 * +12V
TY 208 38 4 3 0 0 0 *
MC 198 55 0 0 073
FCJ
TY 208 60 4 3 0 0 0 *
TY 198 47 4 3 0 0 0 * 0V
AU 100 35 100 28 0
À 100 28 0
MC 90 75 3 0 200
TY 79 63 4 3 0 0 0 * Dl
TY 69 68 4 3 0 0 0 * 1N4148
AU 90 61 90 55 0
AU 90 55 100 55 0
AU 90 75 90 115 0
À 100 55 0
À 90 115 0

pour le reste on en parle après dîner quand je rentre

2 octobre 2019 à 14:35 #6619
Amilcare
Keymaster
Dans ma hâte j'avais mis la diode au contraire

voir la source fidocadJ Zoom fidocad

source FidoCad :
[FIDOCAD]
FJC B 0.5
MC 155 54 0 0 170
FCJ
TY 163 56 4 3 0 0 0 * C1
TY 163 61 4 3 0 0 0 * 0.1m
MC 100 35 0 0 115
FCJ
TY 104 42 4 3 0 0 0 * R1
TY 104 36 4 3 0 0 0 * 10k
MC 190 95 0 0 115
FCJ
TY 194 101 4 3 0 0 0 * R3
TY 194 95 4 3 0 0 0 * 0.1oh
MC 100 60 1 0 100
FCJ
TY 105 67 4 3 0 0 0 * P1
TY 105 59 4 3 0 0 0 * 1k
MC 140 65 0 0 580
MC 175 70 0 0 410
FCJ
TY 194 67 4 3 0 0 0 * T1
TY 193 73 4 3 0 0 0 * IRF530PBF
AU 100 45 100 60 0
AU 100 70 100 115 0
AU 105 65 140 65 0
AU 140 75 130 75 0
AU 130 75 130 85 0
AU 165 70 175 70 0
AU 190 80 190 95 0
AU 130 85 190 85 0
À 190 85 0
AU 190 105 190 115 0
AU 190 115 100 115 0
À 130 115 0
AU 155 67 155 50 0
MC 155 50 3 0 010
FCJ
TY 151 39 4 3 0 0 0 * +12V
TY 165 40 4 3 0 0 0 *
AU 155 73 155 115 0
À 155 115 0
À 155 54 0
AU 190 60 190 55 0
AU 190 55 198 55 0
AU 198 28 86 28 0
MC 130 115 0 0 045
MC 165 54 3 0 045
MC 71 28 0 0 073
FCJ
TY 81 33 4 3 0 0 0 *
TY 70 20 4 3 0 0 0 * +12V
MC 71 115 0 0 073
FCJ
TY 71 107 4 3 0 0 0 * 0V
TY 81 125 4 3 0 0 0 *
AU 81 28 86 28 0
AU 81 115 86 115 0
AU 86 115 100 115 0
À 100 115 0
MC 198 28 0 0 073
FCJ
TY 196 20 4 3 0 0 0 * +12V
TY 208 38 4 3 0 0 0 *
MC 198 55 0 0 073
FCJ
TY 208 60 4 3 0 0 0 *
TY 198 47 4 3 0 0 0 * 0V
AU 100 35 100 28 0
À 100 28 0
MC 90 60 1 0 200
TY 79 63 4 3 0 0 0 * Dl
TY 69 68 4 3 0 0 0 * 1N4148
AU 90 61 90 55 0
AU 90 55 100 55 0
AU 90 75 90 115 0
À 100 55 0
À 90 115 0
- Cette réponse a été modifiée 7 années depuis par Amilcare.
- Cette réponse a été modifiée 7 années depuis par Amilcare.
2 octobre 2019 à 14:35 #6622

farmzone.net
Participant

entendu
