Ultimamente ho completato il montaggio del PCB della KR1801VM2 Application Board (APB) e l’adattamento del VHDL precedentemente utilizzato per la scheda Z80 a questa CPU.
In particolare ho modificato l’interfaccia verso la CPU (KR1801VM2 in questo caso) e la RAM, questa volta organizzata in parole da 16 bit, aggiungendo anche il supporto al “byte masking” necessario per le istruzioni “byte oriented”.

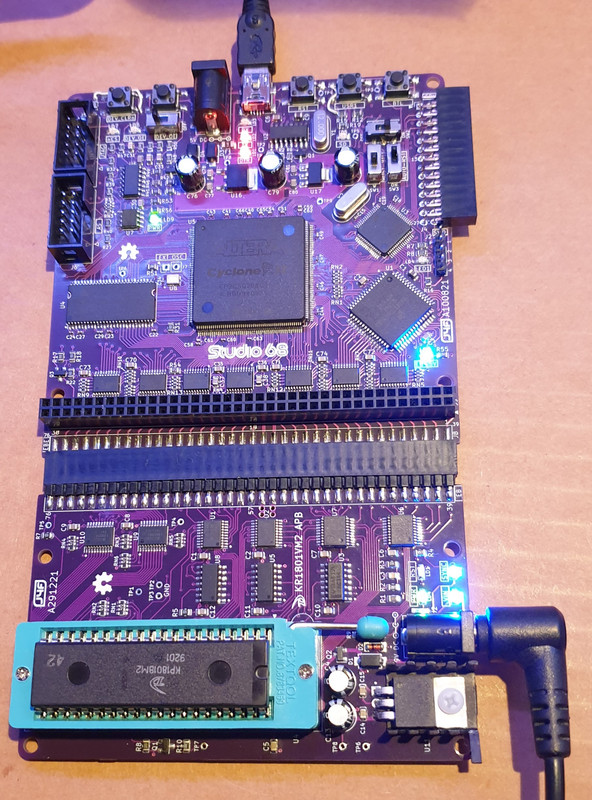

Ho anche predisposto una opportuna toolchain per poter eseguire la compilazione in linguaggio assembler PDP11 necessaria per i primi test.Qui la scheda KR1801VM2 Application Board connessa alla Studio 68:

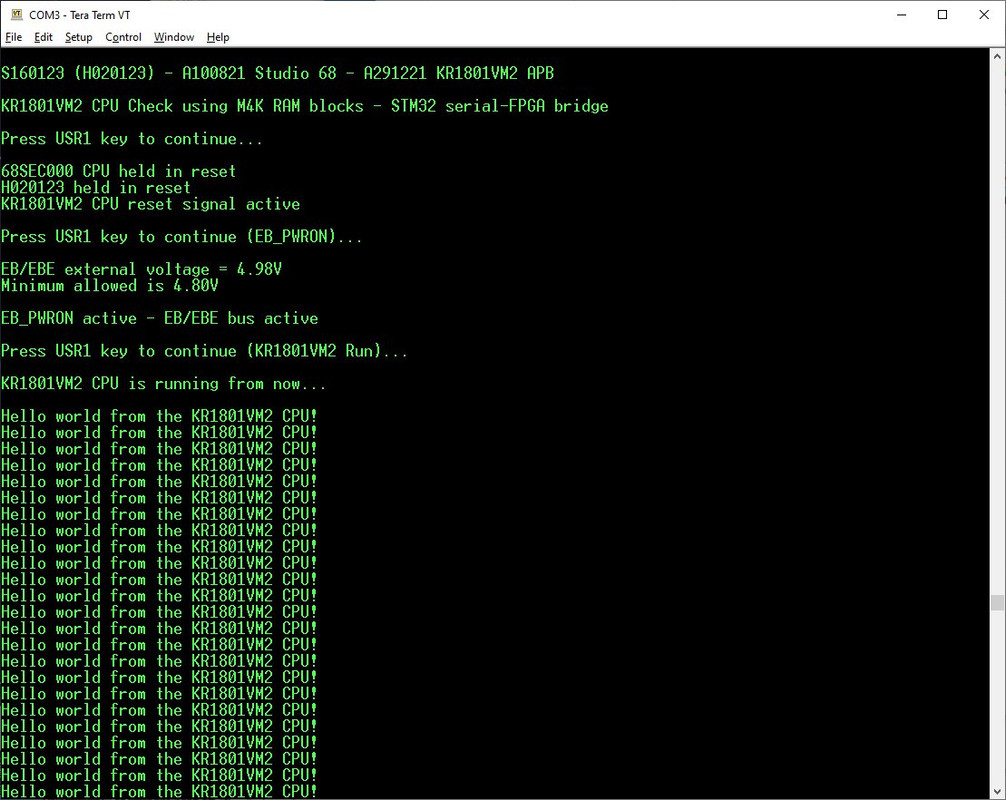

e qui il risultato di un primo test “hello world”:
A questo punto si può pensare al prossimo step che sarà l’implementazione dello schema di I/O del PDP11/03 all’interno del VHDL per iniziare a eseguire il software originale del PDP11…
