  • #8589
    AvatarRandlab85
    Partecipante

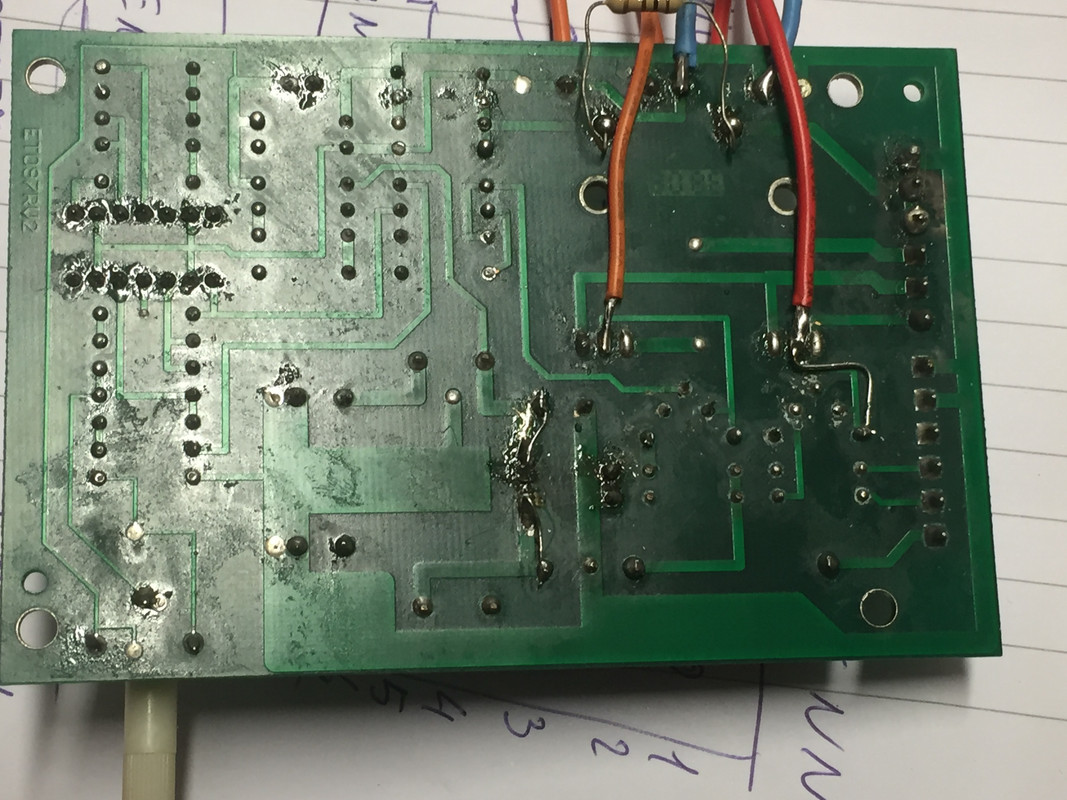

    Ed anche il retro della scheda.

    #8592
    Amilcare
    Amministratore del forum

    Un bel po’ di carne al fuoco, domani vedo tutto con calma e soprattutto al PC che con il cellulare non riesco a distinguere i dettagli. Con lo schermo del PC riesco a ingrandire le foto senza contare che già di loro appaiono 4 volte più grandi.

    #8594
    maxmix69maxmix69
    Partecipante

    1) Le resistenze che riscaldano potrebbe essere nornale.
    2) Il diodo che è andato in corto pure potrebbe essere normale
    3) Le due tensioni di 18V sono troppo alte. il circuito integrato lavora massimo a ± 16, lì ne abbiamo ±18 e non va bene. I diodi D5 e D6 sono diodi zener, cioè diodi stabilizzatori, li hai messi originali? Io suppongo che dovrebbero essere 12V o 13V l’uno.
    4) la misura nel connettore 2, con la scheda completamente staccata, dovrebbe dare tensione solo sui piedini 1 e 6, secondo lo schema che hai fatto a penna e secondo mia ipotesi. Per questo ti dicevo di controllare bene, io guardo lo schema e mi faccio una idea, ma se lo schema non corrisponde perdiamo tempo io e pure tu.
    5) Non hai controllato la tensione ai piedini 4 e 11 del circuito integrato rispetto al piedino 1 del connettore 1. Devi avere +18V al piedino 4 e -18V al piedino 11.

    #8634
    AvatarRandlab85
    Partecipante

    Un bel po’ di carne al fuoco, domani vedo tutto con calma e soprattutto al PC che con il cellulare non riesco a distinguere i dettagli. Con lo schermo del PC riesco a ingrandire le foto senza contare che già di loro appaiono 4 volte più grandi.

    Come sempre grazie Amilcare.

    #8636
    AvatarRandlab85
    Partecipante

    5) Non hai controllato la tensione ai piedini 4 e 11 del circuito integrato rispetto al piedino 1 del connettore 1. Devi avere +18V al piedino 4 e -18V al piedino 11.

    Max ringrazio anche a te per la pazienza e per le dritte che mi stai dando.
    A tal proposito ti volevo aggiornare che ho controllato i pin 4 e 11, e come supponevi tu trovo rispettivamente la 18 e la -18 volt.
    Nel frattempo ho perso un pò di tempo ed ho controllato gli altri pin:
    pin 1 = 5 V
    pin 2 = 1 V
    pin 3 = 7,8 V
    pin 4 = 18 V
    pin 5 = 7,8 V
    pin 6 = 1 V
    pin 7 =3,6 V
    pin 8 = 3,6 V
    pin 9 = 1 V
    pin 10 = 7,5 V
    pin 11 = – 18 V
    pin 12 = 7,5 V
    pin 13 = 1 V
    pin 14 = 5 V

    I diodi D5 e D6 sono diodi zener, cioè diodi stabilizzatori, li hai messi originali? Io suppongo che dovrebbero essere 12V o 13V l’uno.

    I diodi zener che ho sostituito sono da 15 V, come quelli originali.

    • Questa risposta è stata modificata 7 mesi, 1 settimana fa da AvatarRandlab85.
    • Questa risposta è stata modificata 7 mesi, 1 settimana fa da AvatarRandlab85.
    #8639
    maxmix69maxmix69
    Partecipante

    Ok, allora gli zener stanno lavorando senza carico e riscaldano e si rompono, fino a qui ci siamo. Però trovare 18V sugli zener da 15V vuol dire che ci passa veramente troppa corrente dentro, confermato dalle resistenze che riscaldano in modo eccessivo senza carico collegato. Suppongo che sui pin 1 e 6 del secondo connettore arrivi troppa tensione alternata, ma non so per quale motivo. Puoi controllare meglio il cablaggio e correggere lo schema che hai postato a penna? Ovviamente TUTTO lo schema, non solo la parte del conettore 2

    • Questa risposta è stata modificata 7 mesi, 1 settimana fa da maxmix69maxmix69.
    • Questa risposta è stata modificata 7 mesi, 1 settimana fa da maxmix69maxmix69.
    #8641
    Amilcare
    Amministratore del forum

    TR1 e TR2 non pilotano i finali da quel che ho potuto vedere dalle foto della basetta, non esiste una pista diretta con i finali benchè si trovino vicini.
    Evidentemente devono stabilizzare la tensione a poco meno di 15V duali per l’integrato, se le resistenze di limitazione scaldano è probabile che i due transistor lavorino male, non conosco il motivo o perchè montati male o rotti o invertiti.Non riesco a leggerne le sigle perciò potrei anche dire castronerie.

    #8644
    AvatarRandlab85
    Partecipante

    Ok, allora gli zener stanno lavorando senza carico e riscaldano e si rompono, fino a qui ci siamo. Però trovare 18V sugli zener da 15V vuol dire che ci passa veramente troppa corrente dentro, confermato dalle resistenze che riscaldano in modo eccessivo senza carico collegato. Suppongo che sui pin 1 e 6 del secondo connettore arrivi troppa tensione alternata, ma non so per quale motivo. Puoi controllare meglio il cablaggio e correggere lo schema che hai postato a penna? Ovviamente TUTTO lo schema, non solo la parte del conettore 2

    Max ti volevo aggiornare su una cosa, e non so se puo essere utile. Dal pin 3 del connettore 1 al pin 1 del connettore 2 con il tester mi trovo la 220 V, il tutto verificato senza che la scheda sia collegata.
    Il pin 1 del connettore 2 va direttamente al Variac.
    Secondo te è anomala come cosa ?
