Ti stai dando da fare
Fai le cose a piccoli passi così se qualcosa non va sai dove può trovarsi il problema.Mi è sorta una curiosità, per sollecitare meno i mosfet non se ne possono mettere quattro al posto di due in parallelo?
Come si fa negli amplificatori in classe A o AB per capirci.
….anche se non ho mai visto un SMPS di questo tipo (half bridge se non sbaglio) con più di due.Certamente ma tieni in considerazione la corrente di picco per mandarli in saturazione
Praticamente la capacità di gate raddoppia e di conseguenza serve più corrente per caricarla oppure più tempo per portarlo a piena conduzione. Per ovviare al problema si usano due transistor in configurazione “totem pole” per amplificare la corrente di pilotaggio. Allora in questo caso puoi mettere più mosfet in parallelo.Due transistor come hai riportato nell’articolo. Se non ricordo male BD139 e 140.
Era una curiosità, penso che per potenze fino a 1000 -1500W bastano mosfet adeguati.Domanda. I due diodi 1N4148 che raddrizzano il segnale in uscita al piccolo toroide riescono a lavorare alla frequenza che pilota i mosfet?

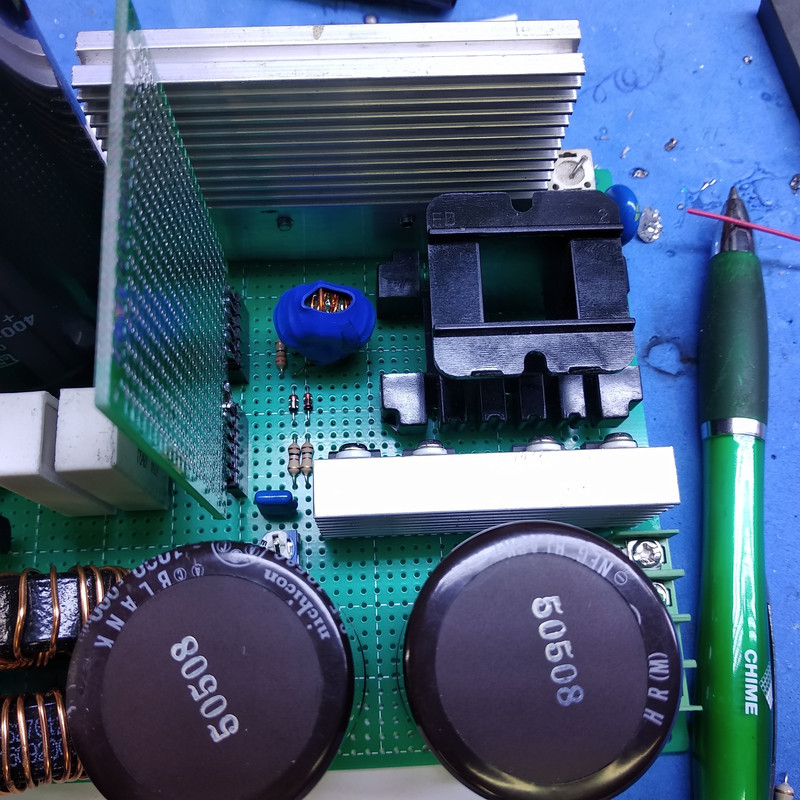

E avanti, avevo spazio e il piccolo trasformatore l’ho montato sul pcb principale assieme ai suoi componenti passivi.
Ora devo avvolgere il trasformatore grosso. Procedo come mi hai indicato tu:
1) avvolgo 20 spire di primario, giro di isolante giallo
2) avvolgo un secondario e altro giro di nastro
3) avvolgo l’altro secondario e nastro giallo
4) avvolgo le altre 20 spire del primario e giro finale di isolante.
Il nucleo se non ho capito male lo isolo nei tre punti di contatto, si tratta di un EI.
Basta un pezzo sempre di nastro giallo.
