Non mi meraviglia affatto che un oscillatore al quarzo non funzioni su breadboard… ci sono troppe capacità e induttanze parassite, e disturbi in genere…

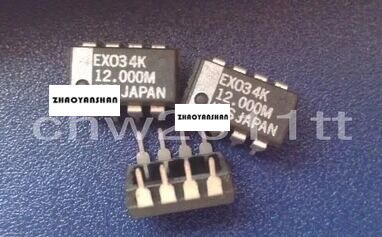

Anche io ho avuto problemi con alcune MCU… alla fine per risolvere usai l’oscillatore interno e, se necessario, un oscillatore esterno programmabile EXO-3:

E’ un pò un terno al lotto il quarzo su BB (breadboard).

Magari come ultima possibilità prova a togliere i condensatori di carico (load capacitors) ed a collegare il solo quarzo.

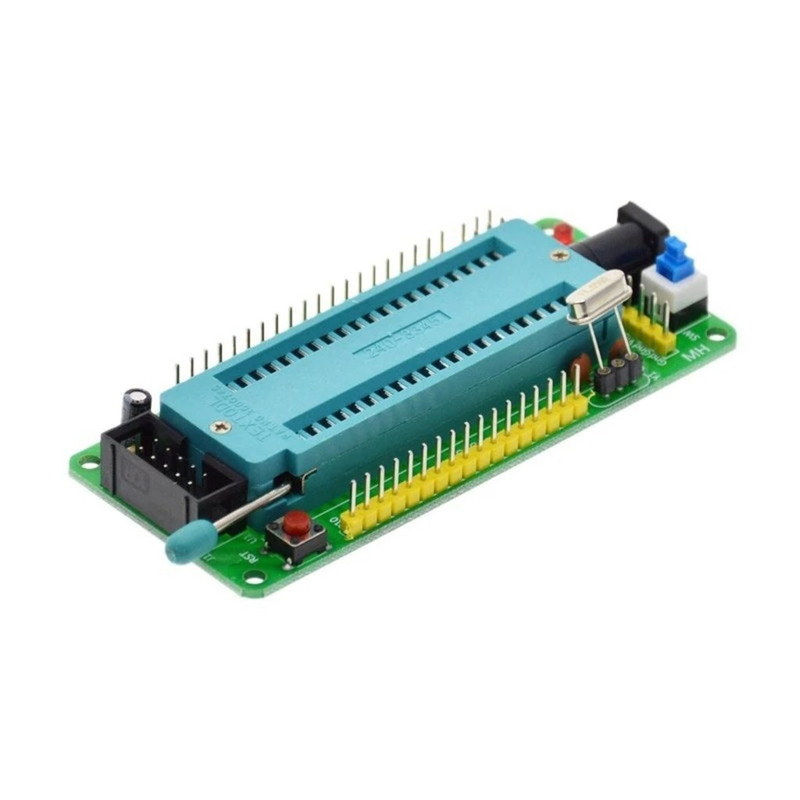

Se devi fare delle prove ti conviene utilizzare un PCB “millefori” o, meglio, un PCB di prova tipo questo (notare lo zoccolo del quarzo realizzato con i pin header):

Non mi è chiaro cosa intendi con “verificare se la MCU prende il clock”, ma se vuoi usare un clock esterno puoi utilizzare un oscillatore “integrato” come l’EXO-3 (se lo riesci a trovare) od un qualsiasi oscillatore a 4 pin (quelli con il case metallico).
