Provo a riscrivere il post.
Dopo aver montato la prima parte ho provato a disporre il resto dei componenti sullo stampato.
Mi serve rendere accessibili quelli che per la legge di Murphy si bruceranno.
Poi, voglio mettere tutta la parte driver su un piccolo stampato alloggiato in verticale con connessioni a baionetta primo per procedere agevolmente a modifiche e poi perché sempre per la suddetta legge
Ho visto saltare per aria vari IR215x e resistenze di gate… “cose che voi umani…”.
Da schema mi sono fatto prendere la mano con i valori e non potrò utilizzare condensatori di livellamento da 2200uF 200V perché dovrei vendere un rene. Ho recuperato un paio di elettrolitici da 1000uF 200V e me li faccio bastare.
Alla fine del montaggio e se il collaudo andrà a buon fine aggiornerò lo schema così da essere utile anche ad altri.

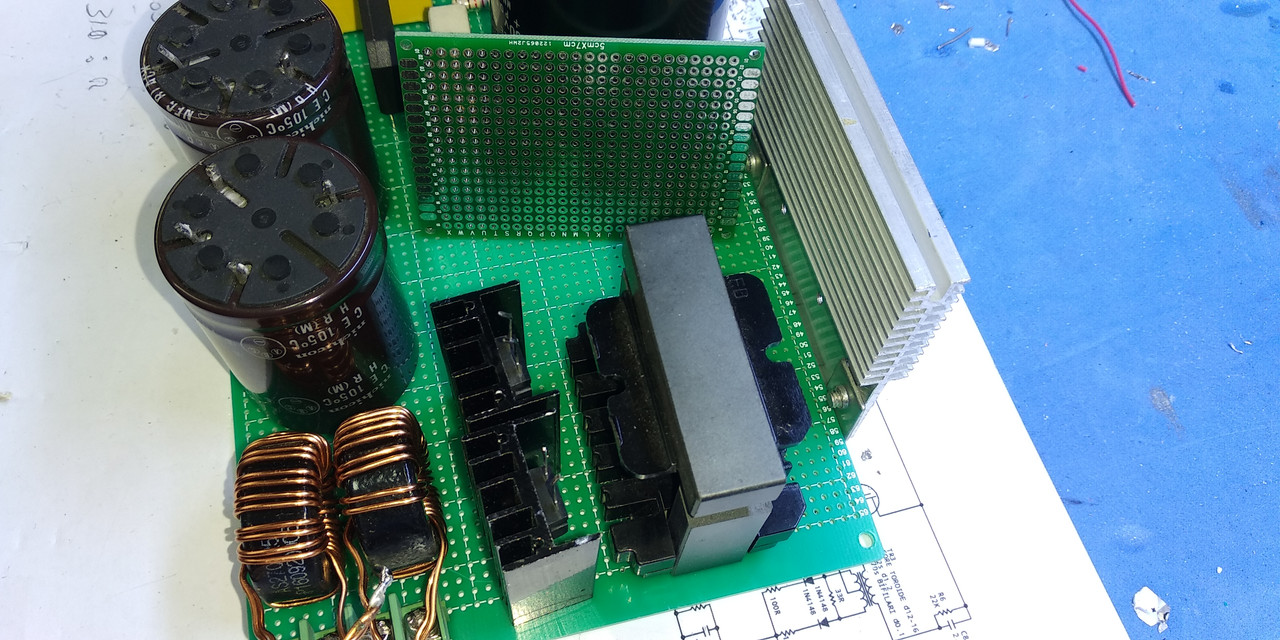

Allego una foto e spero che il post vada a segno.
